高精度4.4Kg MMS LiDARの可動装置の地図を描くシステムPM-1500 1500m長期

5mm@50mの高精度1500mの長期および2million points/sの頻度の4.4 kg LiDARの移動式地図を描くシステムPM-1500

PM-1500 LiDARの移動式地図を描くシステムは独自にウーハンのこんにちは雲の技術Co.、株式会社によって開発される高精度の、高周波および長距離移動式レーザーの測定システムである。それは高精度の慣性航法モジュールおよび航空測量のカメラを統合する。 システムの中心の部品は複数のエコーの技術機能のレーザー スキャナである。それは同期的に3Dレーザー ポイント雲およびPOSデータを得ることができたりすぐにDSM、DEMおよびDOMを発生させ、データ処理および市販ソフトの大ぞろいを通してDLGおよび3Dモデルを作り出す。

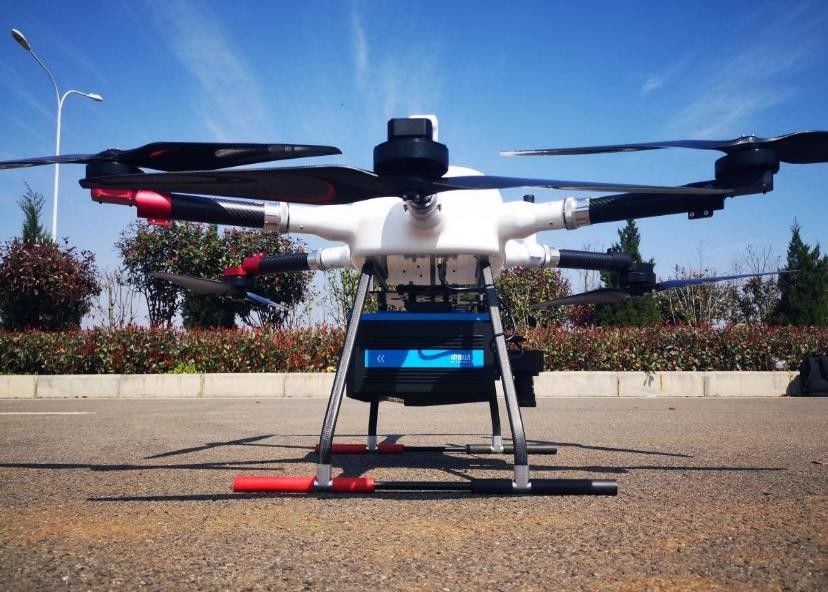

PM-1500システムは多回転子UAV、VTOL固定翼UAV、小さい航空機およびヘリコプターに速い飛行の移動式プラットホームの地面の密な高精度レーザー ポイント雲データを得るために加えることができる。専門の後処理ソフトウェアと結合されて、統合されたソリューションは提供される。それは新しい基本的な調査および地図を描くこと、地勢に調査および地図を描くこと模倣する、デジタル3D土地台帳の調査、交通量調査、電力線点検、林業の調査、災害の監視および他の分野で広く利用されている。

PM-1500 LiDARの移動式地図を描くシステムの主な特長

• 長い測定の範囲:最大射程の1500m@60の反射力%の
• 高周波:2まで，000,000 points/s
• 高精度:範囲の正確さ5mm@50m;組み合わせ精度よくより5cmの
• 多エコー:4回はエコーする
• ライト級選手:4.4kg
• Intregration: 非常にレーザー スキャナ、GPS、IMUおよび航空測量のカメラ、等のようなセンサーを統合する。
• 費用効果が大きい:費用効果が大きい安定した性能

PM-1500 LiDARの移動式地図を描くシステムの主要な変数

1. レーザー スキャナ

2. カメラ システム

3. POSシステム

4. システム パフォーマンス

PM-1500 LiDARの移動式地図を描くシステムの適用プロジェクト

1.地勢調査のプロジェクト

調査区域は20メートルの小さい波動そして最高の高さの相違を用いる主に平らな地勢である。より多くの植物および複数の密に住まれた区域の調査区域に幹線路が、ある。

正確さの条件: ポイント密度の条件は16pt/mの²よりよい; 横/縦の正確さの条件:≤5cm、大会の1:500の地勢調査し、地図を描く条件

2. 500kV DCの送電線プロジェクトの点検

プロジェクトの点検されたラインは500kV DCの送電線区分、約0.8kmの全長の3つの基礎タワーそして2つの間隔を含んで、である。

条件: 危険地点の状態の分析/危険地点の予言する分析/構成の状態の定量分析

3. 3D都市モデル プロジェクト

調査区域の全域は約10平方キロメートルである。調査区域のオリジナル レーザー ポイント雲そして斜めのイメージを得ることは必要で得られた元のデータに従って3Dモデルを発生させる。

空輸LiDARの航空測量の技術によって得られるレーザー ポイント雲がおよび斜めのカメラによって取られるデジタル画像 データはデジタル高度モデル（DEM）およびデジタルOrthophotoの地図（DOM）を発生させ、地勢モデルを作り出すのに使用されている。同時に、3Dモデルはレーザー ポイント雲データおよび線画に基づいて発生する。 造る高さを3Dモデルを通して得なさい、斜めのイメージおよび地面の写真を通して造る情報を、およびそれから建物情報データベースを造るために得なさい。
