こんにちは雲、3Dレーザーのスキャンの技術のリーダー。
 |
| 起源の場所: | 中国 |
| ブランド名: | Hi-Cloud |
| 証明: | ISO, others upon the requests |
| モデル番号: | ARS-1000 UAVの地図を描くシステム |
| 最小注文数量: | 1 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 輸送場合 |
| 受渡し時間: | 10仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5セット/月 |
| 測定の範囲: | 5m | 920m | 正確さ: | 15mm@150m |
|---|---|---|---|
| 操作の温度: | -10℃~+40℃ | 貯蔵の環境: | -20℃~+50℃;湿気< 85% |
| FoV （選択可能な）: | 0~330° <60°~90°airborneのmode> | 角決断: | 0.001° |
| レーザーのクラス: | クラス1 （目の金庫） | 重量: | 4.5kg |
| ハイライト: | 920m UAVの地図を描くシステム,4.5kg UAVの地図を描くシステム,4.5kg無人機lidarの調査 |
||

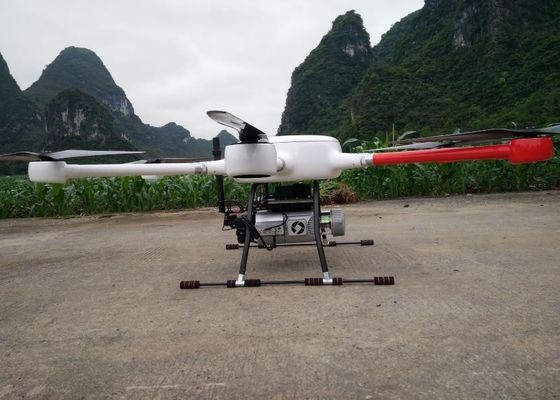

920mの長期15mm@150mの正確さの強い安定性の高い統合UAVの地図を描くシステムARS-1000

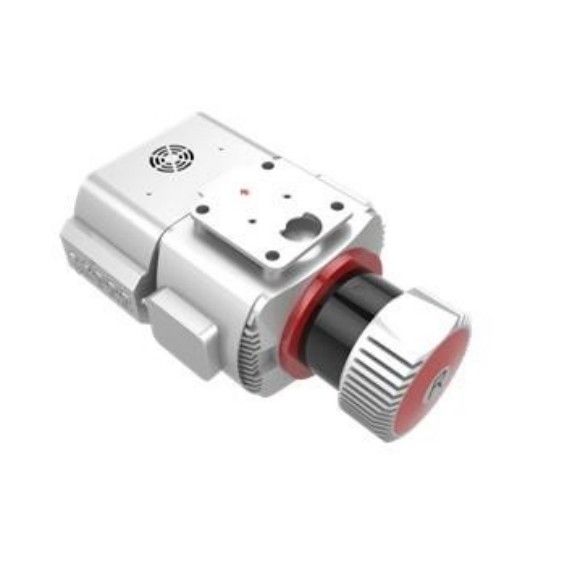

ARS-1000 UAVの地図を描くシステムはRiegl LiDARによって基づくシステムである。それはウーハンのこんにちは雲の技術Co.、株式会社によって開発され、造られる。システムは高精度レーザーのような異なったセンサーを、高精細度のカメラ、GPS、MEMSの慣性航法および記憶制御機構、等統合する。それは同期的に得る3Dレーザー ポイント雲、POSデータおよびイメージ データをできる。
DSM、DEM、DOM、DLGは装備されていたデータ処理および市販ソフトを通してすぐに発生させることができる。 結果の軽量、便利な交通機関そして処理する高性能の利点によってシステムは緊急に地図を描くことのようなさまざまな適用分野で広く利用されている、地勢に地図を描くこと、電力線点検、ハイウェーの調査、掘削および詰物の容積の計算、沿岸礁の調査、考古学的な調査および等地図を描くこと。
ARS-1000 UAV地図を描くシステムの主な特長
1. 統合。 ARS-1000 UAV地図を描くシステムは統合されたハードウェア プラットフォームの建築に3Dレーザーのスキャン センサー、慣性航法装置およびGPSを統合する。より小さい容積および重量は装置を運び、取付けること容易にさせる。
2. 強い安定性。 埋め込まれた統合されたプラットホームはシステムをより強力、安定したようにし、組み合わせ精度を改善する。
3. 実時間監視。 システムは長距離および高速データ伝送のラジオ局が装備されている。システムの操作の状態はオペレータが操作の状態をいつでも得ることができるように遠隔に監視することができる。
4. 長い測定の範囲。 地面の目的の60%の反射力の状態の下で、装置は920mの最高の測定の範囲を備えることができる。
5. 多プラットホーム。より小さい容積および統合された統合が原因で、システムはさまざまなキャリアのプラットホームに、多回転子UAVのような、VTOL固定翼UAV合わせ、また取付けられる車およびバックパック モードのようなさまざまな操作モードに合わせることができる。
ARS-1000 UAV地図を描くシステムの指定
1. システム パフォーマンス
| 絶対正確さ |
横 <5cm> 垂直<>5cm |
| 重量 | 4.5kg |
| 貯蔵 | 1TB SSD |
| 入れられた電圧 | 20~30V |
| パワー消費量 | <75w> |
| 操作の温度 | -10℃~+40℃ |
| 貯蔵の環境 | -20℃~+50℃ 湿気 < 85=""> |
| レーザーのクラス | Class1 （目の金庫） |
2. レーザー スキャナ
| 最高の測定の範囲 | 920m @60% |
| 最低の測定の範囲 | 5m |
| 範囲の正確さ | 15mm @150m |
| 繰返しの正確さ | 10mm @150m |
| 最高。有効なポイント頻度 | 500000 points/s |
| 調節のためのレーザー ギヤ | 6つのレベル |
| 受け取られたエコーの最大数 | 4~15 |
| FoV （選択可能な） | 0~330° 60°~90°airborneモード |
| スキャン頻度（選択可能な） | 10~200 scans/s |
| 角決断 | 0.001° |
3. POSシステム
| 位置の正確さ（後処理） | 横の0.01m 高度0.02m |
| オリエンテーションの正確さ（後処理） | ヘッディング0.010° ピッチ/ロール0.005° |
| カメラの決断 | ≥42.4MP |
| カメラの重量 | <500g> |
ARS-1000 UAV地図を描くシステムの適用
ハイウェーの調査のプロジェクト
概観:
調査区域の地勢は複雑である、植物は緑豊かであり、高度の相違は大きい。2つのハイウェーは約60kmの全長と、測定される必要がある。
条件:
関連した標準、技術仕様およびプロシージャに従って道の中間ラインの両側で100メートル（帯域幅の200メートル）の縦および横のセクション測定に責任があってであって下さい、出力結果は条件の地図を描く1:500に従ってある。
難しさ:
ハイウェーの高い山、荒い道、緑豊かな植物および密な交通が原因で、分野の調査の仕事は危ない。
解決:
プロジェクトの特定の状態に従って200mの相対的な高度に従って道に沿うフライト データを集めるために、ARS-1000システムは採用される。
