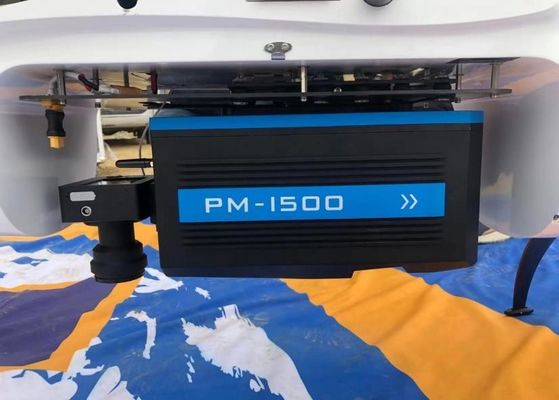

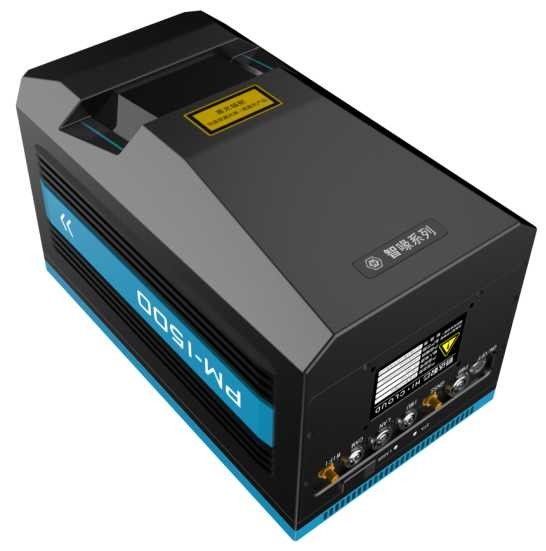

1500mの長期装置の地図を描く統合されたUAVの地図を描くシステムPM-1500 LiDAR

5mm@50mの正確さおよび1500mの長期2，000,000のpoints/sの高周波の統合されたUAV地図を描くシステムPM-1500

基幹技術フレームワークの新しい世代に基づいてPM-1500 UAVの地図を描くシステムは、高いポイントの頻度、高圧線頻度、高精度および高い統合を用いる最近進水させた国内空輸LiDARである。 システムの中心の部品は独立した知的財産権の同時性の技術および統合されたmulti-sensorの統合技術、それが同期的に3Dレーザー ポイント雲およびPOSデータを得ることができるまでにウーハンのこんにちは雲の技術Co.、Ltd. Integrated高精度のレーザー スキャナ、高精度POS （GPS、IMU支えられる）および他のセンサーによって独自に開発される複数のエコーの技術機能のレーザー スキャナ、すぐに発生させるDSM、DEMおよびDOMをおよびDLGおよび3Dモデルをデータ処理および市販ソフトの大ぞろいを通して作り出すためにである。

それは多回転子UAV、VTOL固定翼UAV、小さい航空機およびヘリコプターに速い飛行の移動式プラットホームの地面の密な高精度レーザー ポイント雲データを得るために適用することができる。 それは調査の等級の地図を描くことで広く利用されている、地勢に調査および地図を描くこと模倣する、デジタル3D土地台帳の調査、交通量調査、電力線点検、林業の調査、災害の監視および他の分野。

PM-1500の指定

PM-1500の特徴

1. 高精度: PM-1500 UAVの地図を描くシステムの及ぶ正確さは5mm@50mに達することができシステムの広範囲の正確さは5cmの会合のさまざまな高精度の適用シナリオよりよい。

2. 長期:maxmumの範囲は1500m@60 %に達することができる。 超長い及ぶことは大きい地勢変動の環境の操作の安全を非常に保障し、システムをより高い飛行高度および最高速度の飛行プラットホームを運ぶことを可能にしより広い飛行ベルトを置き、そしてより多くのポイント雲データを同時に集める

3. 高周波:頻度は毎秒2，000,000ポイントに達することができる。この高周波はポイント雲データをもっと精製し、作り地上の目的の座標に合うよりもむしろもっと偽りなく調査区域の地形を、反映でき。さらに、高周波LiDAR装置は作業能率を改善できるより速い走行速度のUAVsによって装備することができる。

4. 多エコー: PM-1500 UAV地図を描くシステムは4つまでのエコー信号を得ることができる。システムのレーザーのスキャン センサーは植物のギャップを突き通し、植物の下で地勢情報を得るために地面に達するようにレーザーの脈拍を出す。

5. 統合: それは非常にレーザー スキャナ、GPS、IMUおよび航空測量のカメラ、等のようなセンサーを統合する。それはVTOL固定翼UAV、多回転子UAVおよびヘリコプターのような多プラットホームのために適している。

6. ライト級選手: システムの全面的な重量は4.4kgよりより少しである。それは個人によってかどうか平らなか高速鉄道によって容易に運ぶことができる。

7. 費用効果が大きい:PM-1500 UAVの地図を描くシステムはこんにちは雲によって独自に開発される。 それに長期として特徴が、高いポイントの頻度、高精度、安定した全面的な性能、公平で、寛大な価格および極度の費用効果が大きいある。

PM-1500による実用的なプロジェクト

500kV DCの送電線の点検

プロジェクトの概観: プロジェクトの点検されたラインは500kV DCの送電線区分、約0.8kmの全長の3つの基礎タワーそして2つの間隔を含んで、である。このセクションの送電線は、うねる地勢と、植物の適用範囲、豊富なgeomorphicタイプ、タワー間のよいintervisibility充電され、道はタワーの下で達することができる。

プロジェクトの条件: 危険地点の状態の分析/危険地点の予言する分析/構成の状態の定量分析

解決: PM-1500 UAV地図を描くシステムはデータ収集のために使用される。DSM/DEMはDLGおよび3Dモデル生産のためにすぐに発生する。

結果:
